Co to jest ciągnienie drutu i jak działają maszyny do ciągnienia drutu

Co to jest ciągnienie drutu?

Ciągnienie drutu to proces zmniejszania metalowego pręta lub drutu do mniejszej średnicy poprzez przeciąganie go przez szereg zwężających się matryc pod napięciem. Rezultatem jest drut o węższych tolerancjach wymiarowych, lepszym wykończeniu powierzchni i ulepszonych właściwościach mechanicznych w porównaniu z oryginalnym prętem. Ten proces obróbki na zimno ma fundamentalne znaczenie w produkcji miedzianych przewodów elektrycznych, kabli stalowych, przewodników aluminiowych, sprężyn ze stali nierdzewnej i niezliczonych innych produktów stosowanych w budownictwie, motoryzacji, elektronice i telekomunikacji.

W praktyce pręt stalowy o średnicy 6,5 mm można w kolejnych przejściach rozciągnąć do grubości 0,10 mm, uzyskując całkowitą redukcję powierzchni przekraczającą 99%. Proces ten działa, ponieważ metal jest plastyczny — odkształca się plastycznie bez pękania, gdy jest przeciągany przez matrycę pod kontrolowanym kątem i prędkością.

Jak przebiega proces ciągnienia drutu krok po kroku

Proces ciągnienia drutu przebiega według ściśle określonej sekwencji, która przekształca surowy pręt w gotowy drut o dokładnych specyfikacjach:

1. Przygotowanie pręta: Przychodzący pręt (zwykle 5,5–13 mm) jest czyszczony poprzez trawienie kwasem lub mechaniczne odkamienianie w celu usunięcia zgorzeliny walcowniczej i tlenków, które mogłyby uszkodzić matryce.
2. Wskazywanie: Jeden koniec pręta jest zwężany (spiczasty), dzięki czemu można go przewlec przez pierwszą matrycę i uchwycić przez blok ciągnący.
3. Smarowanie: Drut przechodzi przez pojemnik ze smarem (suchy proszek mydlany, emulsja olejowa lub mokry smar), aby zmniejszyć tarcie i zużycie matrycy.
4. Rysunek matrycy: Drut jest przeciągany przez hartowaną matrycę — zwykle węglik wolframu w przypadku dużych rozmiarów i diament polikrystaliczny (PCD) w przypadku cienkiego drutu — zmniejszając pole przekroju poprzecznego o 10–30% na przejście.
5. Wyżarzanie pośrednie (w razie potrzeby): Po znacznej obróbce na zimno drut jest zmiękczany w piecu (600–900°C dla stali), aby przywrócić ciągliwość przed dalszym ciągnieniem.
6. Buforowanie: Gotowy drut jest nawijany na cewki lub szpule z kontrolowanym napięciem w celu wysyłki lub dalszego przetwarzania.

Każde przejście matrycy utwardza ​​metal, zwiększając wytrzymałość na rozciąganie. Na przykład drut ze stali wysokowęglowej ciągniony do 2 mm może osiągnąć wytrzymałość na rozciąganie 1800–2200 MPa — znacznie wyższe niż 600–900 MPa pierwotnego pręta walcowanego na gorąco.

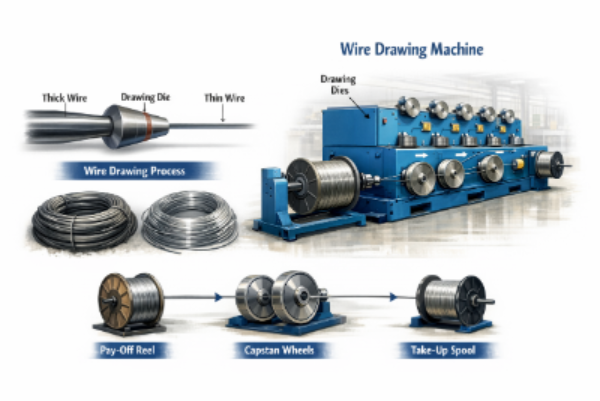

Co to jest maszyna do ciągnienia drutu?

Przeciągarka do drutu to urządzenie przemysłowe, które mechanizuje i automatyzuje proces ciągnienia, przeciągając drut przez jedną lub wiele matryc z kontrolowaną prędkością za pomocą zmotoryzowanych kabestanów lub bloków ciągnących. Wśród nowoczesnych maszyn znajdują się zarówno bloki z pojedynczą matrycą stosowane do rozbijania ciężkich prętów, jak i 25-tłoczkowe maszyny do ciągłego ciągnienia cienkiego drutu, zdolne do wytwarzania drutu cieńszego od ludzkiego włosa przy prędkościach przekraczających 3000 m/min.

Przeciągarki drutu są podzielone na kategorie według materiału (stal, miedź, aluminium), zakresu średnic drutu, liczby przejść ciągnienia (matryc) i konfiguracji napędu. Wybór odpowiedniego typu maszyny bezpośrednio wpływa na produktywność, jakość drutu i zużycie energii.

Główne typy maszyn do ciągnienia drutu

Różne zastosowania wymagają różnych konfiguracji maszyn. Poniższa tabela podsumowuje najpopularniejsze typy:

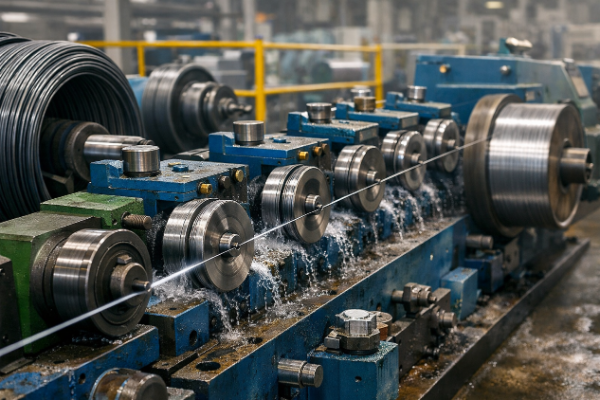

Maszyny do ciągnienia na sucho i na mokro

Metoda smarowania dzieli maszyny na dwie główne rodziny. Maszyny do ciągnienia na sucho stosuj smary w proszku (mydło, wapno, boraks) i są standardem dla drutu stalowego o średnicy do około 0,5 mm. Maszyny do ciągnienia na mokro zanurzać matryce i kabestany w emulsji olejowo-wodnej, umożliwiając ciągnienie drobnego i bardzo drobnego drutu przy bardzo dużych prędkościach, zapewniając doskonałe chłodzenie i trwałość matrycy.

Kluczowe elementy maszyny do ciągnienia drutu

Zrozumienie anatomii maszyny pomaga operatorom rozwiązywać problemy i optymalizować wydajność:

• Kostka do rysowania: Narzędzie rdzenia — stalówka (węglik wolframu lub diament PCD) osadzona w stalowej obudowie. Geometria matrycy (kąt natarcia zwykle 6–15°, długość łożyska) określa jakość odkształcenia i trwałość matrycy.
• Kabestan rysunkowy/blok: Obrotowy bęben, który wywiera napięcie w celu przeciągnięcia drutu przez matrycę. Średnica i wykończenie powierzchni wpływają na owijanie drutu i poślizg.
• Stanowisko wypłaty: Trzyma i kontroluje szpulę podającą, utrzymując prawidłowe napięcie wsteczne, aby zapobiec zapadnięciu się cewki lub załamaniu drutu przy wprowadzaniu.
• Układ smarowania: Skrzynki matrycowe do maszyn suchych lub zbiornik emulsji recyrkulacyjnej z filtracją do maszyn mokrych. Zanieczyszczony smar powoduje wady powierzchniowe i przerwanie drutu.
• Odbiór/szpula: Nawija gotowy drut na szpule lub cewki przy kontrolowanym napięciu. Precyzyjne przesuwanie zapewnia równomierne nawinięcie warstwy.
• Układ napędowy: Napędy o zmiennej częstotliwości (VFD) prądu przemiennego umożliwiają precyzyjną kontrolę prędkości obrotowej kabestanu i synchronizację prędkości w wielu blokach ciągnących, co ma kluczowe znaczenie dla uniknięcia zerwania drutu.
• Układ chłodzenia: Chłodzone wodą kabestany lub uchwyty matryc rozpraszają ciepło powstające w wyniku odkształcenia i tarcia, chroniąc właściwości drutu i geometrię matrycy.

Projekt matrycy do ciągnienia drutu i redukcja powierzchni

Matryca jest najważniejszym materiałem eksploatacyjnym podczas ciągnienia drutu. Jego geometria kontroluje wydajność odkształcenia, jakość powierzchni i właściwości mechaniczne drutu.

Strefy śmierci

Standardowa kostka do rysowania ma cztery odrębne strefy:

• Strefa wejścia/dzwonka: Prowadzi drut do matrycy bez ostrego kontaktu.
• Strefa podejścia/zmniejszenia: Powierzchnia nachylona (zwykle 2α = 12–24° całkowitego kąta zawartego w przypadku stali), na której następuje rzeczywista redukcja średnicy.
• Strefa namiaru/lądu: Krótki równoległy odcinek, który dopasowuje drut do ostatecznej średnicy i poprawia okrągłość. Typowa długość wynosi 25–35% średnicy wylotu.
• Strefa wyjścia/odciążenia: Zapobiega zacinaniu się drutu na wyjściu i ułatwia usuwanie filmu smarnego.

Zmniejszenie obszaru na przejście

Zmniejszenie powierzchni (r) oblicza się jako: r = (A₀ - A₁) / A₀ × 100% , gdzie A₀ to przekrój wejściowy, a A₁ to przekrój wyjściowy. Typowe wartości to:

• Miękka miedź i aluminium: 20–35% na przejście
• Stal niskowęglowa: 15–25% na przejście
• Stal wysokowęglowa lub nierdzewna: 10–18% na przejście
• Ultracienki drut (metale szlachetne): 5–12% na przejście

Nadmierna redukcja na przejście zwiększa ryzyko pęknięć środkowych i pęknięć drutu, szczególnie w przypadku materiałów o wysokiej zawartości węgla.

Prędkość maszyny do ciągnienia drutu i wydajność produkcji

Prędkość maszyny jest jednym z najważniejszych parametrów wpływających zarówno na produktywność, jak i jakość drutu. Szybkość rysowania różni się znacznie w zależności od materiału i rozmiaru drutu:

Maszyny szybkobieżne wymagają proporcjonalnie zaawansowanych materiałów smarujących, chłodzących i matryc, aby utrzymać stałą jakość. Zwiększenie prędkości zaledwie o 20% bez odpowiedniego chłodzenia może podnieść temperaturę matrycy o 80–120°C , szybko przyspieszające zużycie.

Typowe wady ciągnienia drutu i jak im zapobiegać

Nawet dobrze utrzymane maszyny mogą wytwarzać wadliwy drut, jeśli parametry procesu ulegają zmianie. Rozpoznanie przyczyn wady przyspiesza podjęcie działań naprawczych:

• Zerwanie drutu: Najczęściej spowodowane nadmiernym zmniejszeniem na przejście, zużytymi lub nieprawidłowo dobranymi matrycami, szwami powierzchniowymi przychodzącego pręta lub niewystarczającym smarowaniem. Szybkość pękania powyżej 1 pęknięcia na tonę sygnalizuje problem systemowy.
• Zmienność średnicy (owalność): Skutki zużycia strefy łożyska matrycy, nierównego napięcia wałka lub wibracji. Miedziany drut magnetyczny o owalności powyżej 0,5% powoduje uszkodzenia izolacji w silnikach.
• Zadrapania i szwy powierzchni: Spowodowane przez wyszczerbienia matrycy, zanieczyszczony smar lub zanieczyszczenia w skrzynce matrycy. Krytyczne w przypadku drutu ze stali nierdzewnej i klasy medycznej.
• Wybuchy środkowe (pęknięcia jodełkowe): Pęknięcia wewnętrzne niewidoczne na powierzchni, spowodowane dużymi kątami matrycy w połączeniu z małą redukcją. Szczególnie niebezpieczny w drutach strunobetonowych.
• Pękanie naprężeniowe szczątkowe: Nadmierna praca na zimno bez wyżarzania pośredniego powoduje powstawanie dużych naprężeń wewnętrznych, które powodują opóźnione pękanie zwojów po ciągnieniu.

Materiały powszechnie przetwarzane przez maszyny do ciągnienia drutu

Maszyny do ciągnienia drutu przetwarzają szerokie spektrum metali, a każdy z nich wiąże się z odrębnymi wyzwaniami:

• Stal niskowęglowa (≤0,10% C): Stosowany do gwoździ, siatek, drutu kolczastego i ogólnej inżynierii. Wysoka ciągliwość pozwala na duże redukcje na przejście.
• Stal wysokowęglowa (0,60–0,95% C): Stosowany do drutu sprężynowego, stopki opony, nici PC i lin. Wymaga ścisłej kontroli patentowania (obróbki cieplnej) przed ciągnięciem w celu uzyskania wymaganej mikrostruktury.
• Stal nierdzewna: Bardzo szybko twardnieje; wymaga częstego wyżarzania i specjalistycznych środków smarnych (oleje chlorowane lub powłoka szczawianowa).
• Miedź i stopy miedzi: Najwięcej na świecie drutu ciągnionego z metali nieżelaznych. Miękka miedź nie wymaga wyżarzania międzyściegowego w przypadku umiarkowanych redukcji, ale musi być wyżarzana, aby utrzymać przewodność w klasach elektrycznych.
• Aluminium i stopy aluminium: Przeznaczony do napowietrznych linii elektroenergetycznych (przewody AAC, AAAC, ACSR) i przewodów budowlanych. Niska wytrzymałość wymaga łagodniejszych kątów matrycy i starannej kontroli napięcia.
• Wolfram i molibden: Ciągnione do żarników lamp i zastosowań wysokotemperaturowych; wymaga ciągnienia w podwyższonej temperaturze i matryc diamentowych.

Wybór maszyny do ciągnienia drutu: kluczowe czynniki do oceny

Zakup lub wybór maszyny do ciągnienia drutu wiąże się z czymś więcej niż tylko dopasowanie zakresu średnic. Przed zatwierdzeniem dokładnie oceń te parametry:

• Maksymalna siła ciągnąca (kN): Musi przekraczać granicę plastyczności przekroju drutu na pierwszym wyjściu z matrycy. Niewymiarowe maszyny łamią drut lub zatrzymują się pod obciążeniem.
• Liczba przejść rysunkowych: Większa liczba przejść pozwala uzyskać mniejszą średnicę końcową i lepszy rozkład pracy na matrycę, ale zwiększa powierzchnię zajmowaną przez maszynę i koszty inwestycyjne.
• Typ napędu i sterowanie: Przetwornice częstotliwości sterowane przez VFD zapewniają płynne zwiększanie prędkości i synchronizację. Starsze układy sprzęgła poślizgowego są podatne na skoki napięcia, które powodują przerwanie cienkiego drutu.
• Wydajność chłodzenia: Sprawdź, czy chłodzenie kabestanu i chłodzenie smaru mogą utrzymać temperaturę w granicach przy maksymalnej prędkości produkcyjnej.
• Czas zmiany matrycy: Na maszynie wielomatrycowej produkującej drut stalowy o średnicy 3 mm z szybkością 10 m/s, 10-minutowa wymiana matrycy odpowiada w przybliżeniu 6000 m utraconej produkcji . Szybkowymienne uchwyty do matryc znacznie skracają przestoje.
• Automatyka i monitorowanie: Nowoczesne maszyny są wyposażone w laserowe mierniki średnicy, czujniki naprężenia i sterowniki PLC, które wykrywają przerwy i zmiany parametrów w czasie rzeczywistym, zmniejszając ilość złomów o 15–30% w porównaniu z maszynami monitorowanymi ręcznie.

Ciągnienie drutu a inne procesy formowania metalu

Ciągnienie drutu jest czasami mylone z powiązanymi procesami. Zrozumienie różnic wyjaśnia, kiedy ma zastosowanie każda metoda:

• Ciągnienie drutu a wytłaczanie: Podczas wytłaczania metal jest przepychany przez matrycę; na rysunku jest ciągnięty. Rysunek zapewnia lepszą dokładność wymiarową i hartowanie; wytłaczanie jest preferowane w przypadku stopów nieciągliwych i profili pustych.
• Ciągnienie drutu a walcowanie: Walcowanie wykorzystuje ściskanie pomiędzy walcami, odpowiednie dla produktów płaskich i dużych prętów. Ciągnienie jest preferowane w przypadku drutu okrągłego o średnicy poniżej około 8 mm, gdzie zamknięcie matrycy zapewnia precyzyjną okrągłość.
• Ciągnienie drutu a kształtowanie: Kucie wykorzystuje promieniowe uderzenia młotka w celu zmniejszenia średnicy, preferowane w przypadku produktów stożkowych lub materiałów wrażliwych na naprężenia rozciągające podczas ciągnienia matrycy.

Do produkcji długich odcinków drutu z małą tolerancją średnicy (± 0,005 mm osiągalne w przypadku drobnej miedzi), przeciąganie drutu przez matryce progresywne pozostaje najbardziej wydajną i opłacalną metodą formowania na zimno.
