Wyjaśnienie maszyn do ciągnienia drutu: jak działają, jakie istnieją typy i jak wybrać właściwą

Co robi maszyna do ciągnienia drutu — i dlaczego jest to ważne

Maszyna do ciągnienia drutu zmniejsza średnicę metalowego pręta lub drutu, przeciągając go przez szereg coraz mniejszych matryc pod napięciem. W efekcie powstaje drut o precyzyjnej średnicy, ulepszonych właściwościach mechanicznych i gładszym wykończeniu powierzchni — cech, których nie można w niezawodny sposób osiągnąć wyłącznie poprzez walcowanie lub wytłaczanie.

Ciągnienie drutu jest podstawowym procesem stojącym za praktycznie każdym produktem z drutu w nowoczesnej produkcji — od przewodów elektrycznych i kabli samochodowych po stal sprężynową, szwy chirurgiczne i drut fortepianowy. Maszyna, która zaczyna od pręta stalowego o średnicy 5,5 mm, może zmniejszyć go do 0,1 mm lub drobniejszego poprzez kolejne przejścia ciągnienia, z których każdy usuwa kontrolowany procent pola przekroju poprzecznego.

Wybór prawa maszyna do ciągnienia drutu — niezależnie od tego, czy chodzi o miedź, aluminium, stal czy stopy specjalne — zależy od zrozumienia mechaniki procesu, konfiguracji maszyn, konstrukcji matrycy, wymagań dotyczących smarowania i końcowych specyfikacji drutu wymaganych przez dane zastosowanie. W tym przewodniku omówiono każdy z tych obszarów ze szczegółami niezbędnymi do podjęcia świadomej decyzji dotyczącej sprzętu.

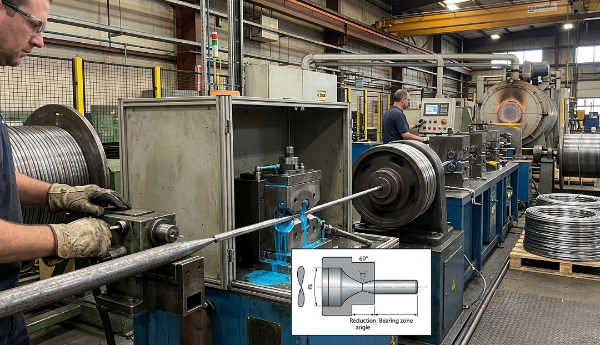

Proces ciągnienia drutu: krok po kroku

Proces rysowania przebiega według spójnej logiki mechanicznej, niezależnie od rysowanego materiału. Zrozumienie każdego etapu pomaga zdiagnozować problemy i zoptymalizować jakość wydruku.

1. Wskazywanie: Przedni koniec pręta jest zwężany — poprzez kształtowanie, walcowanie lub szlifowanie — dzięki czemu można go przewlec przez otwór matrycy i uchwycić przez przeciąg lub blok ciągnący.
2. Wpis matrycy: Zaostrzony drut wchodzi do dzwonu matrycy (stożka wejściowego), który prowadzi go pod kątem natarcia, w którym rozpoczyna się deformacja.
3. Strefa redukcji: Drut jest ściskany promieniowo, gdy przechodzi przez strefę nośną matrycy. Pole przekroju poprzecznego zmniejsza się, a długość rośnie proporcjonalnie. Obniżki na przejście zazwyczaj wahają się od 15% do 25% dla stali i do 30% do 35% dla bardziej miękkich metali, takich jak miedź i aluminium .
4. Strefa łożyska: Krótka sekcja cylindryczna kontrolująca ostateczną średnicę i wykończenie powierzchni.
5. Ulga pleców: Lekkie zwężenie na wyjściu matrycy, które zapobiega zaginaniu się drutu podczas jego opuszczania.
6. Uzwojenie: Ciągniony drut zwija się na kabestanie lub szpuli w celu wykonania następnego przejścia lub końcowego pakowania.

Każde przejście przez matrycę powoduje utwardzanie drutu w wyniku odkształcenia plastycznego. W przypadku materiałów takich jak stal wysokowęglowa i stal nierdzewna po kilku przejściach może być wymagane wyżarzanie pośrednie (zmiękczanie poprzez obróbkę cieplną) w celu przywrócenia plastyczności przed kontynuowaniem ciągnienia. Miedź i aluminium zazwyczaj pozwalają na większą redukcję, zanim konieczne będzie wyżarzanie.

Główne typy maszyn do ciągnienia drutu

Maszyny do ciągnienia drutu klasyfikuje się przede wszystkim według liczby bloków ciągnących (jednoprzebiegowych lub wieloprzebiegowych), rozmieszczenia tych bloków oraz rodzaju przetwarzanego materiału i grubości drutu. Każda konfiguracja pasuje do innego scenariusza produkcyjnego.

Maszyny do ciągnienia jednoblokowego (pojedynczej matrycy).

Najprostsza konfiguracja: jedna matryca, jeden kabestan. Pręt przechodzi przez pojedynczą matrycę i nawija się na obracający się bęben. Maszyny jednoblokowe służą do ciągnienie ciężkiego drutu i prętów — zazwyczaj redukujący pręt z 5–12 mm do 2–4 mm za jednym pociągnięciem. Są one powszechnie stosowane jako pierwszy etap linii ciągnącej na wielu maszynach i są również wykorzystywane do zastosowań specjalnych, w których konieczna jest częsta wymiana matryc.

Prędkości ciągnienia dla maszyn jednoblokowych pracujących z ciężkim prętem wynoszą zazwyczaj 1 do 5 metrów na sekundę . Zaletą jest prostota mechaniczna i łatwość konfiguracji; ograniczeniem jest to, że podczas jednego przejścia maszyny osiągana jest tylko jedna redukcja.

Maszyny ciągnące wieloprzebiegowe (ciągłe).

Maszyny wieloprzebiegowe przeciągają drut przez szereg matryc i kabestanów w jednym ciągłym przejściu. Każdy kabestan obraca się szybciej niż poprzedni, aby skompensować zwiększoną prędkość i długość drutu po każdej redukcji. Maszyny te to najważniejsze maszyny do ciągnienia drutu — pojedyncza maszyna z 12 matrycami może bez przerwy pobierać pręt o średnicy 5,5 mm i rozciągać go do grubości poniżej 1 mm.

Nowoczesne maszyny wieloprzebiegowe do cienkiego drutu miedzianego mogą osiągać prędkości wyjściowe przekraczające 30 metrów na sekundę , osiągając niektóre szybkie maszyny do drutu cienkiego 40–50 m/s . Liczba matryc w maszynie zazwyczaj waha się od 6 do 25, w zależności od ostatecznej grubości i materiału.

Maszyny do rysowania na mokro

W maszynach do ciągnienia na mokro matryce i kabestany są całkowicie zanurzone w ciekłym roztworze smaru i chłodziwa. Jest to stiardowa konfiguracja dla drobne i bardzo drobne ciągnienie drutu — średnice poniżej około 0,5 mm — w przypadku których ciepło wytwarzane przy dużych prędkościach ciągnienia mogłoby w przeciwnym razie uszkodzić drut lub matryce. W produkcji drutu magnetycznego, drutu telekomunikacyjnego i cienkiego drutu ze stali nierdzewnej dominują maszyny mokre.

Maszyny do ciągnienia na sucho

W maszynach do ciągnienia na sucho zamiast kąpieli w płynie stosuje się smary w postaci proszku lub pasty. Są używane do drut średni i gruby , zwłaszcza drut stalowy w zakresie 0,5–5 mm, gdzie suche smary, takie jak stearynian sodu lub wapnia, zapewniają odpowiednie smarowanie bez komplikacji związanych z układem płynnym. Stalowy kord oponowy i drut sprężynowy są powszechnie produkowane na urządzeniach do ciągnienia na sucho.

Maszyny do rysowania linii prostych

W maszynie liniowej drut przemieszcza się poziomo przez matryce, nie owijając się wokół pośrednich kabestanów. Eliminuje to naprężenia zginające powodowane przez nawijanie wokół bębna, dlatego preferowane są maszyny o linii prostej materiały twarde, kruche lub o wysokiej wartości — takich jak wolfram, molibden, drut tytanowy i drut elektrody spawalniczej — gdzie zmęczenie zginające podczas ciągnienia mogłoby spowodować pęknięcia.

Dane techniczne maszyny do ciągnienia drutu w porównaniu do zastosowania

Matryce: komponent określający jakość drutu

Sercem procesu jest matryca do rysowania. Geometria matrycy, materiał i wykończenie powierzchni bezpośrednio określają tolerancję średnicy drutu, jakość powierzchni i żywotność matrycy. Źle dobrana lub zużyta matryca wytwarza drut, który jest poza tolerancją, jest szorstki lub podatny na pękanie.

Materiały matrycowe

• Węglik wolframu: Standardowy materiał matrycy do większości zastosowań w stali i średnim drucie. Doskonała odporność na zużycie, ekonomiczna, dostępna w szerokiej gamie gatunków. Typowy okres użytkowania drutu ze stali węglowej: 200–500 kg drutu na matrycę w zależności od twardości drutu i redukcji.
• Diament polikrystaliczny (PCD): Stosowany do ciągnienia drutu drobnego i ultracienkiego z miedzi i metali szlachetnych. Często znacznie dłuższa żywotność niż węglik 10–50× dłużej — uzasadnienie znacznie wyższych kosztów produkcji na dużą skalę cienkiego drutu.
• Naturalny diament: Nadal używany do najdrobniejszych drutów o średnicy poniżej około 0,05 mm, gdzie krystalograficzna doskonałość naturalnego diamentu zapewnia wykończenie powierzchni i tolerancje wymiarowe, którym nie mogą dorównać syntetyczne alternatywy.
• Ceramika: Stosowany w określonych zastosowaniach, takich jak ciągnienie stali nierdzewnej lub tytanu, gdzie reaktywność chemiczna pomiędzy drutem a węglikiem spowodowałaby przyspieszone zużycie.

Kąt matrycy i harmonogram redukcji

Półkąt podejścia matrycy — kąt pomiędzy osią matrycy a zwężającą się strefą redukcji — zazwyczaj waha się od 6° do 12° dla większości zastosowań. Mniejszy kąt zmniejsza siłę ciągnącą i zużycie matrycy, ale zwiększa długość styku i tarcie. Większy kąt skraca kontakt, ale zwiększa niepotrzebne odkształcenia, co podnosi temperaturę drutu i szybkość utwardzania. Optymalny kąt dla danego materiału i redukcji jest określany empirycznie i jest ściśle powiązanym parametrem w komercyjnych operacjach ciągnienia drutu.

Harmonogram redukcji — stopień redukcji powierzchni przypisany do każdej matrycy w maszynie wieloprzebiegowej — musi być zrównoważony, aby żadna pojedyncza matryca nie została przeciążona, gdy maszyna pracuje z maksymalną wydajnością. Typowe zmniejszenie powierzchni na przejście to: 17–22% dla stali and 20–30% dla miedzi . Przekroczenie tych progów zwiększa częstotliwość pękania drutu i wykładnicze zużycie matrycy.

Smarowanie: ma kluczowe znaczenie dla wydajności maszyny i jakości drutu

Smarowanie podczas ciągnienia drutu spełnia trzy funkcje: zmniejsza tarcie pomiędzy drutem a matrycą, usuwa ciepło generowane przez odkształcenie i tarcie oraz zapobiega spawaniu lub zacieraniu się pomiędzy powierzchnią drutu a materiałem matrycy. Niewłaściwe smarowanie jest najczęstszą przyczyną przedwczesnego uszkodzenia matrycy, nadmiernych pęknięć drutu i złej jakości powierzchni.

• Suche lubrykanty (proszki mydlane): Stearynian sodu i stearynian wapnia to najpopularniejsze suche smary do ciągnienia drutu stalowego. Drut jest wstępnie pokryty warstwą nośną wapna lub boraksu, która reaguje z mydłem, tworząc warstwę mydła cynkowego na styku matrycy. Skuteczny do cięcia prętów i średniego drutu, ale nie nadaje się do cienkiego drutu.
• Smary mokre (emulsje i czyste oleje): Emulsje na bazie wody zawierające syntetyczne dodatki smarne są standardem w maszynach do ciągnienia na mokro. Koncentracja jest zwykle utrzymywana pomiędzy 3% i 10% objętościowo o pH kontrolowanym w zakresie od 8,5 do 9,5, aby zapobiec rozwojowi bakterii i korozji. Czyste oleje (nieemulgowane) są stosowane do określonych zastosowań w stali nierdzewnej i stopach specjalnych.
• Powłoki metaliczne: W przypadku stali bardzo wysokowęglowej (kord oponowy, drut PC) pręt przed ciągnieniem powlekany jest mosiądzem lub cynkiem poprzez galwanizację lub patentowanie zanurzeniowe. Te powłoki metaliczne działają jak stałe nośniki smaru i są zużywane podczas ciągnienia, osadzając cienką warstwę smarującą na styku matrycy.

Kluczowe czynniki przy wyborze maszyny do ciągnienia drutu

Zakup lub specyfikacja maszyny do ciągnienia drutu wymaga dopasowania wielu parametrów technicznych do wymagań produkcyjnych. Oto czynniki, które mają największy wpływ na jakość wydruku, koszty operacyjne i zwrot z inwestycji:

Zakres grubości materiałów i drutu

Przed dokonaniem oceny dowolnej maszyny zdefiniuj zakres średnic wejściowych i wyjściowych. Maszyna zoptymalizowana do ciągnienia cienkiego drutu miedzianego nie nadaje się do rozbijania prętów stalowych i odwrotnie. Jeśli asortyment Twoich produktów obejmuje szeroki zakres grubości — na przykład od 5 mm do 0,3 mm — prawdopodobnie będziesz potrzebować dwóch maszyn połączonych szeregowo, a nie jednej jednostki.

Moc silnika i siła ciągnąca

Siła ciągnienia jest proporcjonalna do pola przekroju poprzecznego drutu, granicy plastyczności materiału i całkowitego zmniejszenia powierzchni na przejście. Zbyt mała moc silnika powoduje zablokowanie poboru i nadmierne przerwy w przewodzie; przewymiarowanie powoduje marnowanie kapitału i energii. W przypadku maszyn z drutem stalowym o średniej średnicy przetwarzających drut o średnicy 1–3 mm zainstalowana moc silnika zazwyczaj waha się w zakresie od 15 kW do 75 kW na blok rysunkowy w zależności od liczby przejść i prędkości rysowania.

Kontrola prędkości i synchronizacja

W maszynach wieloprzebiegowych prędkość każdego kabestanu musi być precyzyjnie zsynchronizowana, aby utrzymać prawidłowe napięcie wsteczne pomiędzy przejściami. Używają nowoczesnych maszyn napędy o zmiennej częstotliwości (VFD) z kontrolą napięcia w pętli zamkniętej na każdym bloku, umożliwiając automatyczne dostosowanie do zmian wydłużenia drutu. Starsze maszyny wykorzystują mechaniczne przełożenia prędkości, które wymagają ręcznego dostrojenia przy zmianie gatunku drutu lub harmonogramu matryc.

Możliwość wyżarzania inline

W przypadku ciągnienia drutu miedzianego i aluminiowego ciągłe wyżarzanie liniowe — przepuszczanie gotowego drutu przez krótką oporową strefę grzania przed szpulą odbierającą — przywraca plastyczność bez oddzielnego cyklu wyżarzania w piecu. Wyżarzanie inline może wyeliminować cały oddzielny etap przetwarzania , znacznie skracając czas realizacji produkcji i koszt energii na kilogram wyprodukowanego drutu. Sprawdź, czy prędkość wyjściowa maszyny jest zgodna z czasem przebywania termicznego wymaganym do odpowiedniego wyżarzania docelowego stopu.

Wykrywanie awarii i automatyczny restart

Przerwania drutu są nieuniknioną częścią operacji ciągnienia, zwłaszcza na maszynach do drutu cienkiego pracujących z dużą prędkością. Koszt przerwy zależy w dużej mierze od tego, jak szybko maszyna się zatrzymuje i jak szybko operator może ponownie nawlec i ponownie uruchomić. Nowoczesne maszyny obejmują optyczne lub stykowe czujniki włamania które zatrzymują maszynę w ciągu milisekund od przerwy, a w niektórych modelach mogą automatycznie nawlekać i ponownie uruchamiać bez interwencji operatora. Na szybkobieżnej maszynie do drutu cienkiego pracującej z szybkością 40 m/s skrócenie czasu ponownego nawlekania z 15 minut do 2 minut może pomóc setki godzin produkcji rocznie na jednej maszynie.

Typowe problemy z ciągnieniem drutu i ich pierwotne przyczyny

Znajomość diagnostyczna typowych problemów z rysowaniem zmniejsza przestoje i ilość odpadów. Większość usterek ma jedno z trzech źródeł: stan matrycy, brak smarowania lub niespójność materiału.

• Częste przerwy w przewodach: Najczęściej spowodowane nadmiernym zmniejszeniem na przejście, zużytymi lub pękniętymi matrycami, niewystarczającym smarowaniem lub twardymi plamami na przychodzącym pręcie z powodu segregacji lub niewłaściwej praktyki walcowni. Najpierw sprawdź stan matrycy, a następnie przejrzyj harmonogram redukcji.
• Nacięcia powierzchniowe lub linie matrycy: Wskazuje zużycie matrycy, zanieczyszczenie powierzchni matrycy lub awarię smaru. Wymień matrycę i przepłucz układ smarowania. Rysy pozostawione bez rozwiązania rozprzestrzenią się na dalsze matryce i degradują całą długość produktu.
• Zmiana średnicy wzdłuż drutu: Może wynikać z wahań napięcia (sprawdź kalibrację VFD i stan powierzchni kabestanu), zużytych stref łożysk w matrycach lub niespójnej średnicy przychodzącego pręta.
• Nadmierne wytwarzanie ciepła: Wskazuje na niedostateczne smarowanie, nadmierną prędkość wyciągania w stosunku do wydajności chłodzenia układu smarowania lub redukcję na przejście przekraczającą tolerancję termiczną materiału. Temperatura drutu miedzianego na wyjściu z matrycy powinna zasadniczo utrzymywać się poniżej 150°C aby zapobiec utlenianiu powierzchni.
• Problemy z nawijaniem lub odlewaniem drutu szpulowego: Naprężenia szczątkowe powstałe w procesie ciągnienia mogą spowodować wyskoczenie drutu ze szpuli lub utworzenie niespójnych zwojów. Regulacja napięcia wstecznego na ostatnim kabestanie lub dodanie rolki prostującej przed szpulą odbiorczą zazwyczaj rozwiązuje ten problem.
