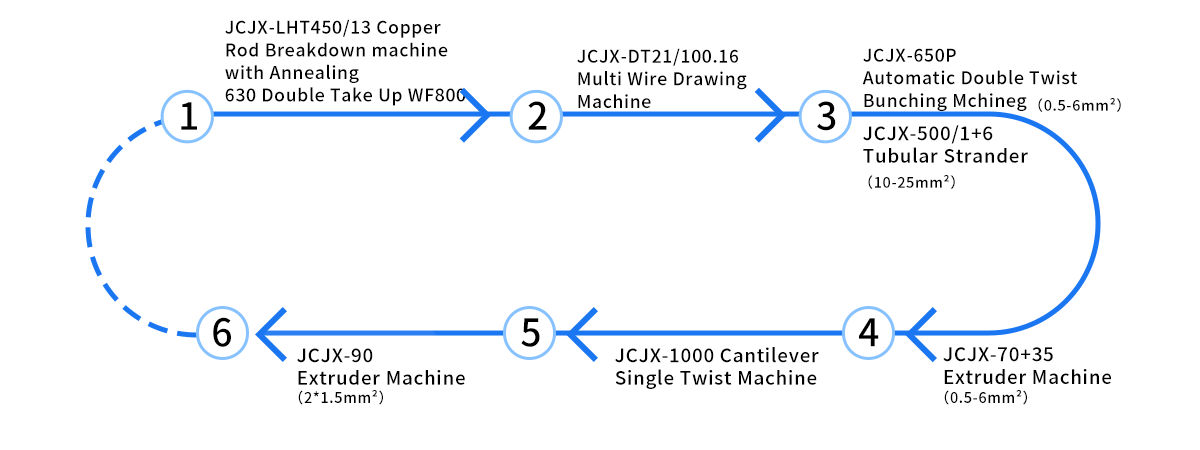

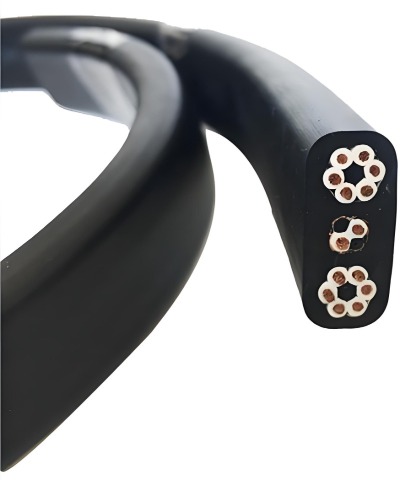

Ogólny projekt sprzętu wygląda następująco:
1. Maszyna do rozbijania prętów miedzianych LHT450/13 z wyżarzaniem. Ciągnienie drutu miedzianego o średnicy 8 mm do 1,2–3,5 mm
2. JCJX-DT21/100.16 Maszyna do ciągnienia drutu wielodrutowego Wytwarza cienkie druty o średnicy 0,15–0,5 mm
3. Automatyczna maszyna do podwójnego skręcania JCJX-650P Skręć 19–84 drutów, aby wytworzyć miękkie skręcone przewodniki o powierzchni 0,5–6 mm² metrów kwadratowych
4. Wytłaczarka JCJX-70 35 Wytłaczarka izolacyjna dla drutów kwadratowych 0,5–6
5. JCJX-1000 Pojedyncza skręcarka wspornikowa Skrętka 2–5 żyłowa w izolacji
6. Wytłaczarka JCJX-90 Zapewnij osłonę ochronną dla kabla 2–5 żyłowego i płaskiego drutu 2 * 1,5 mm2

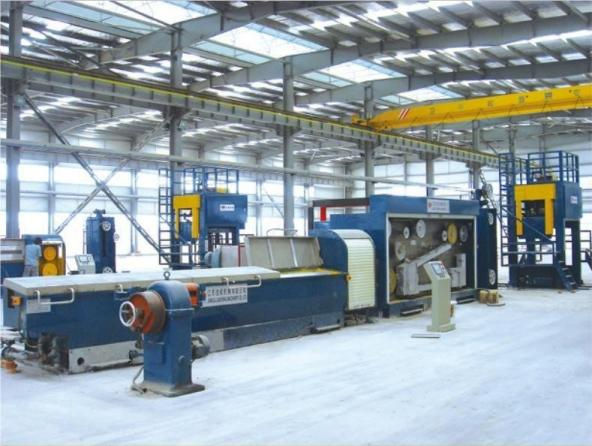

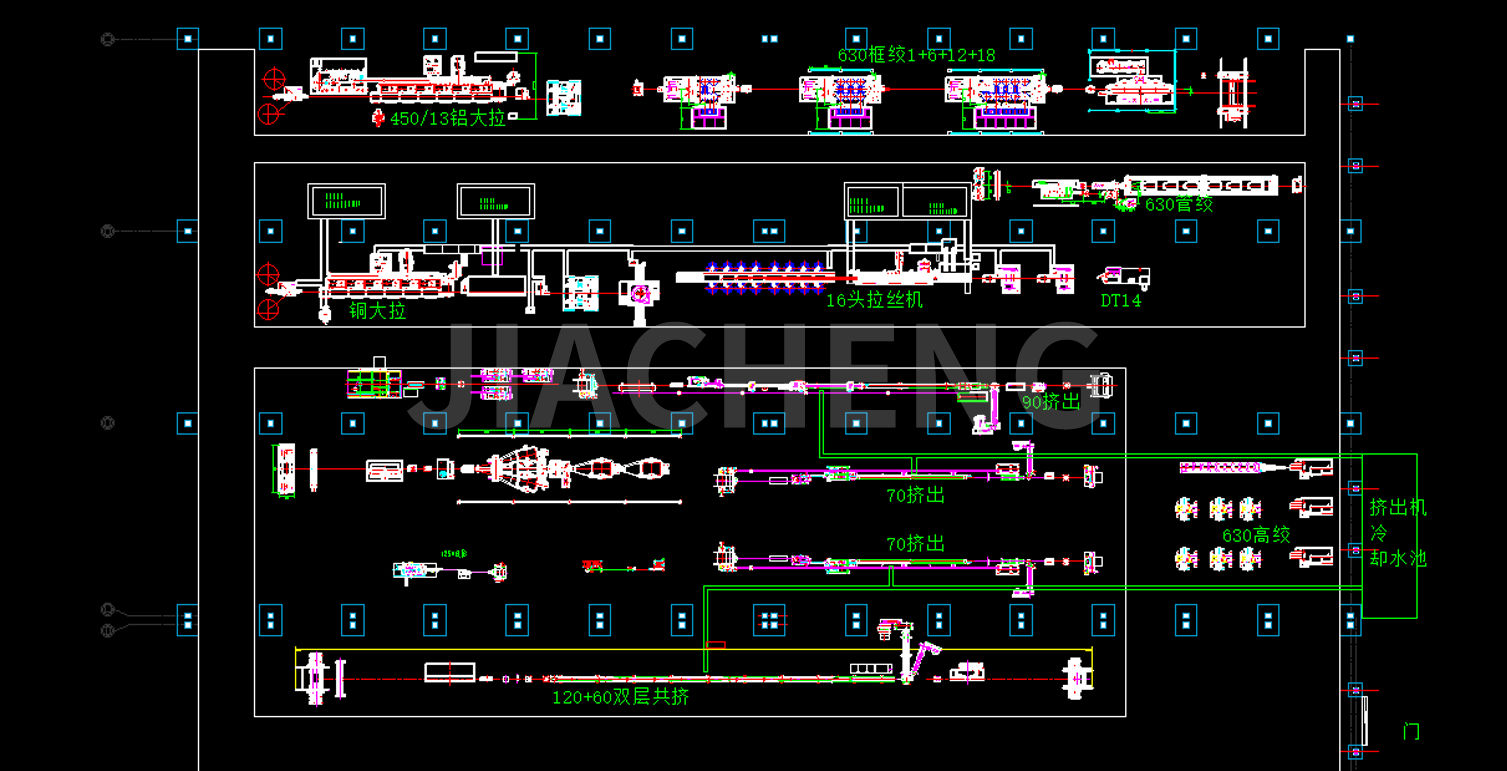

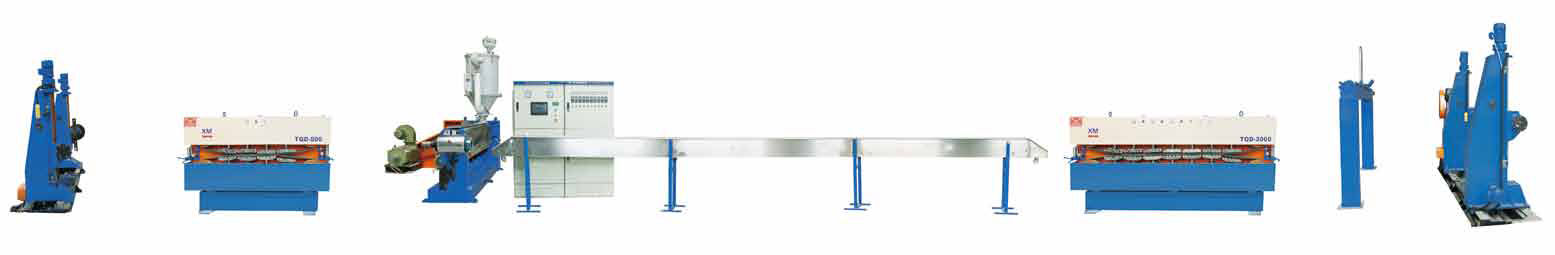

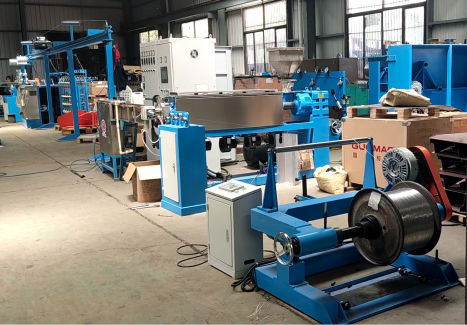

Rysunki planowania fabryki klienta:
(1)LHT450/13 Maszyna do rozbijania prętów miedzianych z wyżarzaniem
Szybka maszyna do rozbijania prętów miedzianych JCJX-LHT450/13 ma za zadanie przeciągnąć zwykły pręt miedziany o średnicy 8 mm do miękkiego drutu miedzianego o średnicy 1,2–3,5 mm. Kabestany ciągnące są ułożone w linię zdolną do ciągłej pracy z dużą prędkością ciągnienia. Części mechaniczne i sterowanie elektryczne są do siebie dopasowane i łatwe w obsłudze, umożliwiają wymianę matryc bez przerw i automatyczną wymianę szpul. Maszyna ta charakteryzuje się łatwą obsługą, wysoką wydajnością i dobrą jakością produktu.
| Typ maszyny | LHT450/13 | LHT450/11 | LHT450/9 |
| Maksymalna średnica wlotu (mm) | φ8 | φ8 | φ8 |
| Średnica wylotu (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Maksymalna liczba matryc | 13 | 11 | 9 |
| Maks. prędkość linii (m/s) | 25 | 22 | 20 |
| Struktura ciała | Wyprasowany odlew |
| Typ transmisji | Dzięki precyzyjnemu narzędziu szlifierskiemu |
| Naprawiono prędkość kabestanu o średnicy (mm) | Naprawiono prędkość kabestanu o średnicy (mm) |
| Kabestan rysunkowy | φ450 |
| Moc silnika głównego (KW) | Pokryty wolframem |
| Silnik kabestanowy o stałej prędkości (KW) | 280 |
| Rodzaj smarowania | 75 |
| Rodzaj smarowania | Zanurzenie |
| Wyposażenie opcjonalne | 1. Urządzenie do ciągłego wyżarzania 450T 2. Podwójne grabienie 3. Zwijarka 4, odbiór WS-1000 |
| Urządzenie do ciągłego wyżarzania online |
| Typ maszyny | 450T | 450 TB |
| Średnica drutu do wyżarzania. (mm) | Ø1,2-3,5 | Ø1,2-4,2 |
| Napięcie wyżarzania (V) | 0-60 | 0-60 |
| Prąd wyżarzania (A) | 0-6000A (prąd stały) | 0-5000A (AC) |
| Maks. Prędkość wyżarzania (m/s) | 25 |

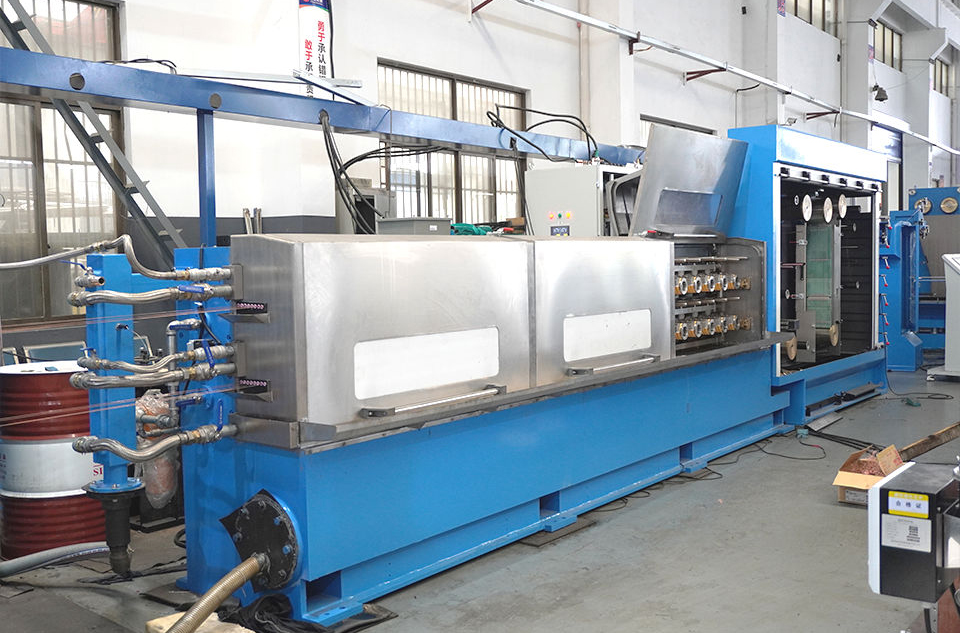

(2)JCJX-DT21/100.16 Maszyna do ciągnienia drutu wielodrutowego
Jedną z kluczowych zalet ciągarki wielodrutowej jest jej wysoka wydajność. Ciągnąc wiele drutów jednocześnie, maszyna znacznie zwiększa wydajność w porównaniu z tradycyjnymi ciągarkami jednodrutowymi. Ciągarki wielodrutowe są wszechstronne i mogą obsługiwać różne rodzaje metalowych prętów i wiązek drutu, w tym miedź, aluminium i ich stopy.
Średnica wyjściowa: Wyprodukuj cienkie druty o średnicy 0,15–0,5 mm
| Typ maszyny | DT18/120,4 | DT24/100.16 | DT24/100.20 |
| Numer przewodu ciągnącego | 4 przewody | 16 przewodów | 20 przewodów |
| Maks. Umrzeć nr. | 18 | 24 | 24 |
| Maks. Średnica wlotu (mm) | Ø1,85 | Ø2,6 | Ø2,6 |
| Średnica wylotu (mm) | Ø0,25- Ø0,7 | Ø0,16- Ø0,4 | Ø0,16- Ø0,4 |
| Rysunek średnicy kabestanu (mm) | Ø120 | Ø100 | Ø100 |
| Maks. Prędkość rysowania (m/s) | 25 | 30 | 30 |

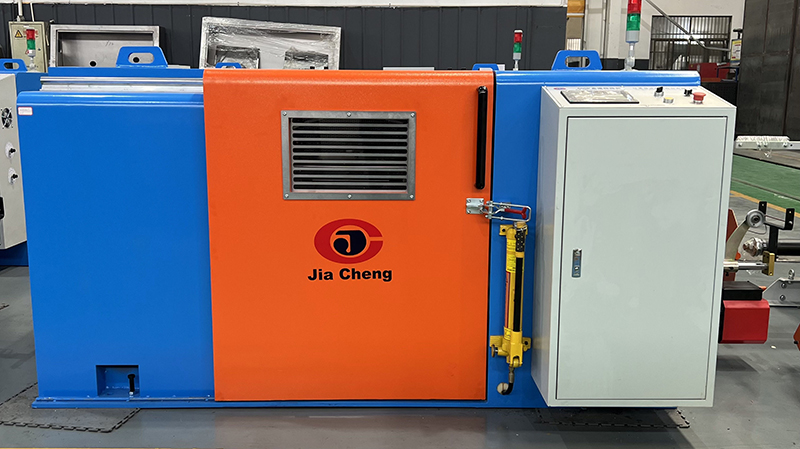

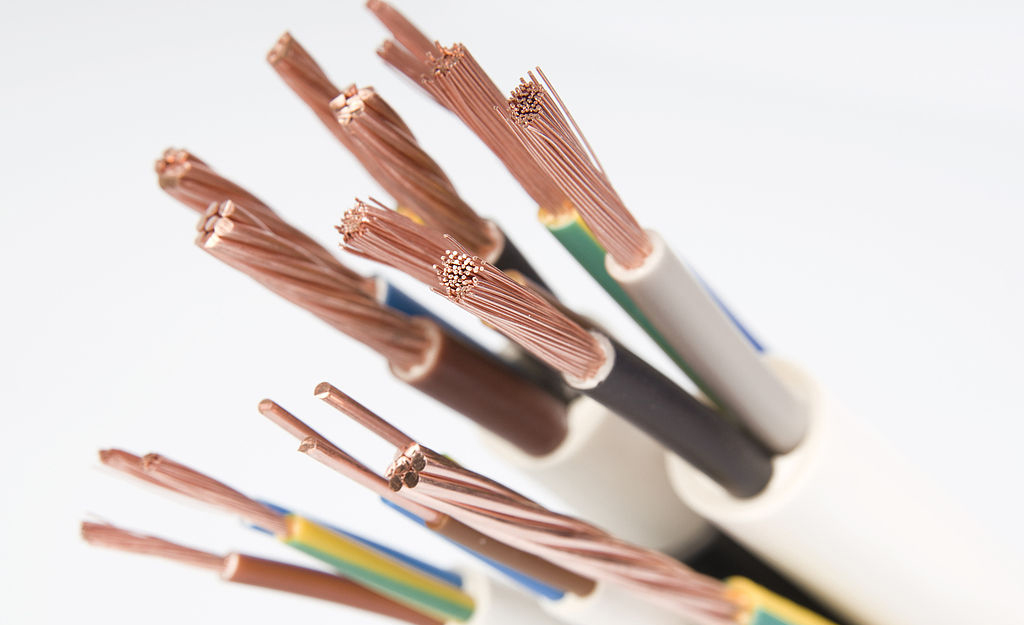

(3) Automatyczna maszyna do podwójnego skręcania JCJX-650P
Przystosowuje się do skręcania gołego drutu miedzianego, drutu cynowanego i drutu lakierowanego, które mają więcej niż 7 żył, Hamulec magnetyczny, który hamuje automatycznie w przypadku przerwania drutu, napięcie przyjmuje typ sprzęgła magnetycznego proszkowego. (Wyjście sterujące PLC)
| Typ maszyny | JCJX-650P | JCJX-800P | JCJX-1000 |
| Użyj | Do wiązania 7 gołych drutów miedzianych, cynowanych, emaliowanych |
| Typ sterowania | PLC HMI Sterowanie falownikiem |
| Powierzchnia sekcji skręcania (mm2) | 0,18-6,00 | 2.5-16.00 | 8.00-20.00 |
| Średnica drutu miedzianego (mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Skok skręcania (mm) | 11.61-99.04 | 22,51-152,32 | 22,73-173,66 |
| Kierunek skręcania | S lub Z |
| Napięcie odbioru | Napięcie kontrolowane przez sprzęgło magnetyczne |
| Maksymalna prędkość wału głównego (r/min) | 2000 | 1200 | 800 |
| Typ przejścia | Poprzeczność i odległość można regulować za pomocą łożyska poprzecznego |
| Smarowanie łożysk | Smarowanie cienkim olejem, chłodzenie obiegowe | Smarowniczka z olejem wysokotemperaturowym | Smarowniczka z olejem wysokotemperaturowym |
| Typ ładowania i rozładowywania szpulki | Typ hydrauliczny |
| Maks. Bobbin Dia. | Φ630 | Φ800 | Φ1000 |
| Jednostka automatycznego zatrzymania | Automatyczne zatrzymanie po osiągnięciu ustawionej długości i uszkodzeniu drutu wewnątrz i na zewnątrz |
| Hamulec | Hamulec magnetyczny |
| Moc silnika (kw) | 7.5 | 11 | 22 |
| Wysokość środka wału głównego (mm) | 850 | 900 | 1100 |

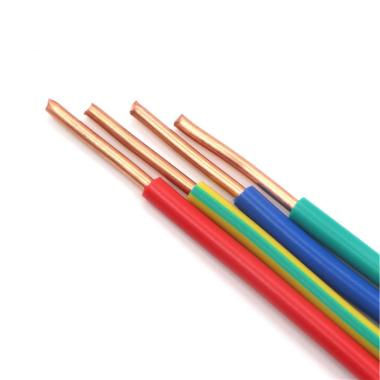

(4) Wytłaczarka JCJX-70 35
Precyzyjna konstrukcja śruby, trwała, nie zawierająca śluzu, nie usuwająca chromu, szybko zmieniająca kolor, o dużej wydajności, wysokiej jakości, koncentryczność drutu przekracza 90%, z dużą precyzją ± 0,03. Ze sterowaniem PLC z ekranem dotykowym, łatwą obsługą, większą hommizacją.
1. Zastosowanie: służy do izolacji kabli z PVC, LDPE, NYLON, TPU.
2. Linia produkcyjna składa się z: wypłaty, maszyny głównej, szafki głównej, koryta stałego, trakcji, odbioru.
3. Części opcjonalne: gąsienica, maszyna iskrząca, miernik laserowy do sprawdzania średnicy, śruba LSZH, odbiór i spłata typu suwnicowego, odbiór i spłata typu końcowego.
| Wpisz | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Średnica śruby (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Śruba Stosunek L/D | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Wydajność wytłaczania (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Wydajność wytłaczania (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Wydajność wytłaczania (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Główna moc silnika | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Całkowita moc | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Gotowa średnica (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Rozmiar szpulki wypłaty (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Moc spłaty | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ jednostki odciągowej | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Gąsienica | Capastan Gąsienica |
| Moc jednostki odciągowej | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Długość akumulatora (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Rozmiar szpulki odbierającej (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Moc odbioru | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Prędkość linii (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Wymiar (m) (L*W*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Waga (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

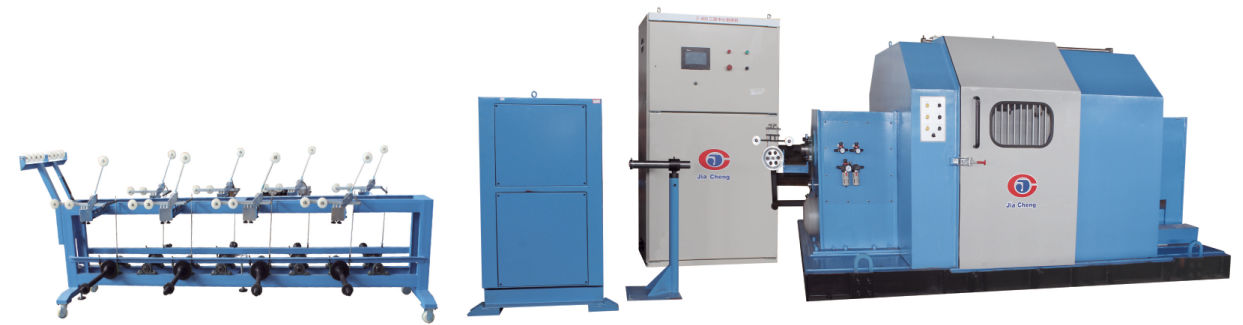

(5) Pojedyncza skręcarka wspornikowa JCJX-1000
Nadaje się do wszelkiego rodzaju kabli do transmisji danych, kabli komunikacyjnych, specjalnych kabli skręconych, jednocześnie z pełnym owijaniem środkowym i bocznym.
| Modelka | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Średnica szpulki wypłaty (mm) | Φ400-Φ500-Φ630 |
| Średnica szpulki odbierającej (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Odpowiednia średnica drutu (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Moc silnika głównego (kw) | 11 | 15 | 15 | 20 |
| Maks. średnica rozłożenia (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Skok skręcania (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Liczba obrotów (r/min) | 1000 | 800 | 600 | 550 |
| Napięcie odbioru | Napięcie pneumatyczne |
| Styl przechodni | Bezstopniowa regulacja w zależności od prędkości obrotowej szpulki i ruchu posuwisto-zwrotnego |
| Odległość przejazdu (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Kierunek skręcania | S lub Z Direction free designation |
| Rodzaj opakowania | Owijanie drutem środkowym lub owijanie boczne |

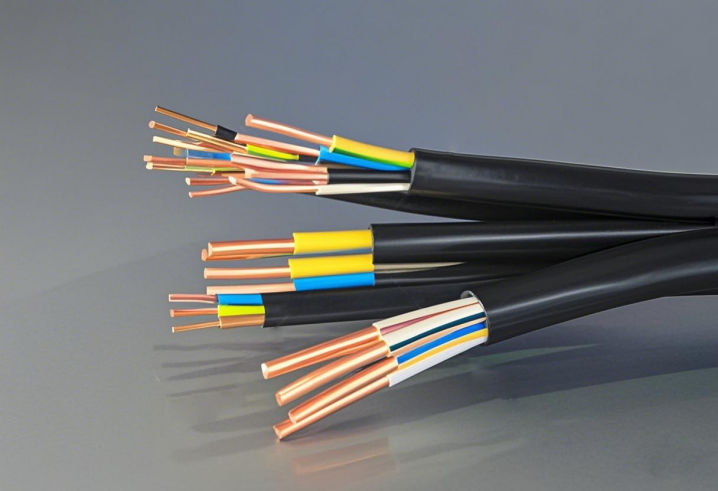

(6) Wytłaczarka JCJX-90
Zakres zastosowania: zastosowanie do produkcji kabla w izolacji PVC, zapewnienie osłony ochronnej dla kabla 2-5 żyłowego i płaskiego drutu 2 * 1,5 mm2
| Wpisz | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Średnica śruby (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Śruba Stosunek L/D | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Wydajność wytłaczania (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Wydajność wytłaczania (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Wydajność wytłaczania (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Główna moc silnika | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Całkowita moc | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Gotowa średnica (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Rozmiar szpulki wypłaty (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Moc spłaty | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ jednostki odciągowej | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Gąsienica | Capastan Gąsienica |
| Moc jednostki odciągowej | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Długość akumulatora (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Rozmiar szpulki odbierającej (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Moc odbioru | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Prędkość linii (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Wymiar (m) (L*W*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Waga (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
