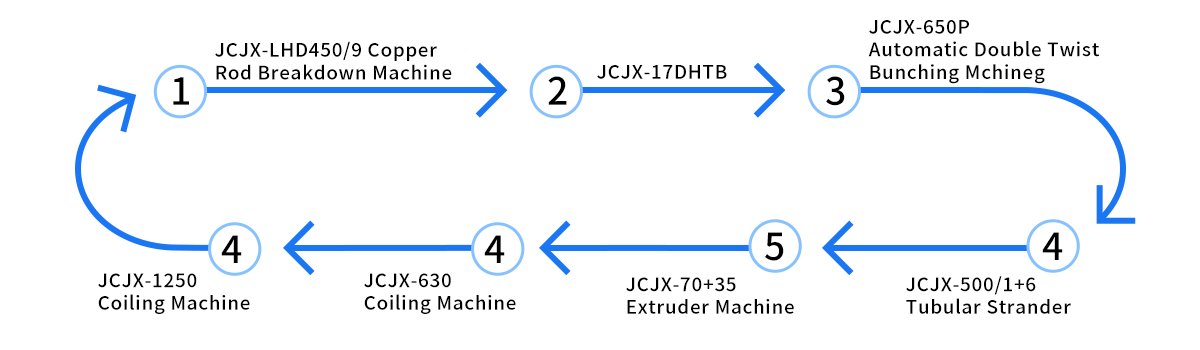

Łącznie istnieje siedem linii produkcyjnych, jak pokazano na poniższym rysunku:
1. Maszyna do rozbijania prętów miedzianych JCJX-LHD450/9
2. JCJX-17DHTB
3. Automatyczna maszyna do podwójnego skręcania JCJX-650P
4. JCJX-500/1 6 Linka rurowa
5. Wytłaczarka JCJX-70 35
6. Zwijarka JCJX-630
7. Zwijarka JCJX-1250

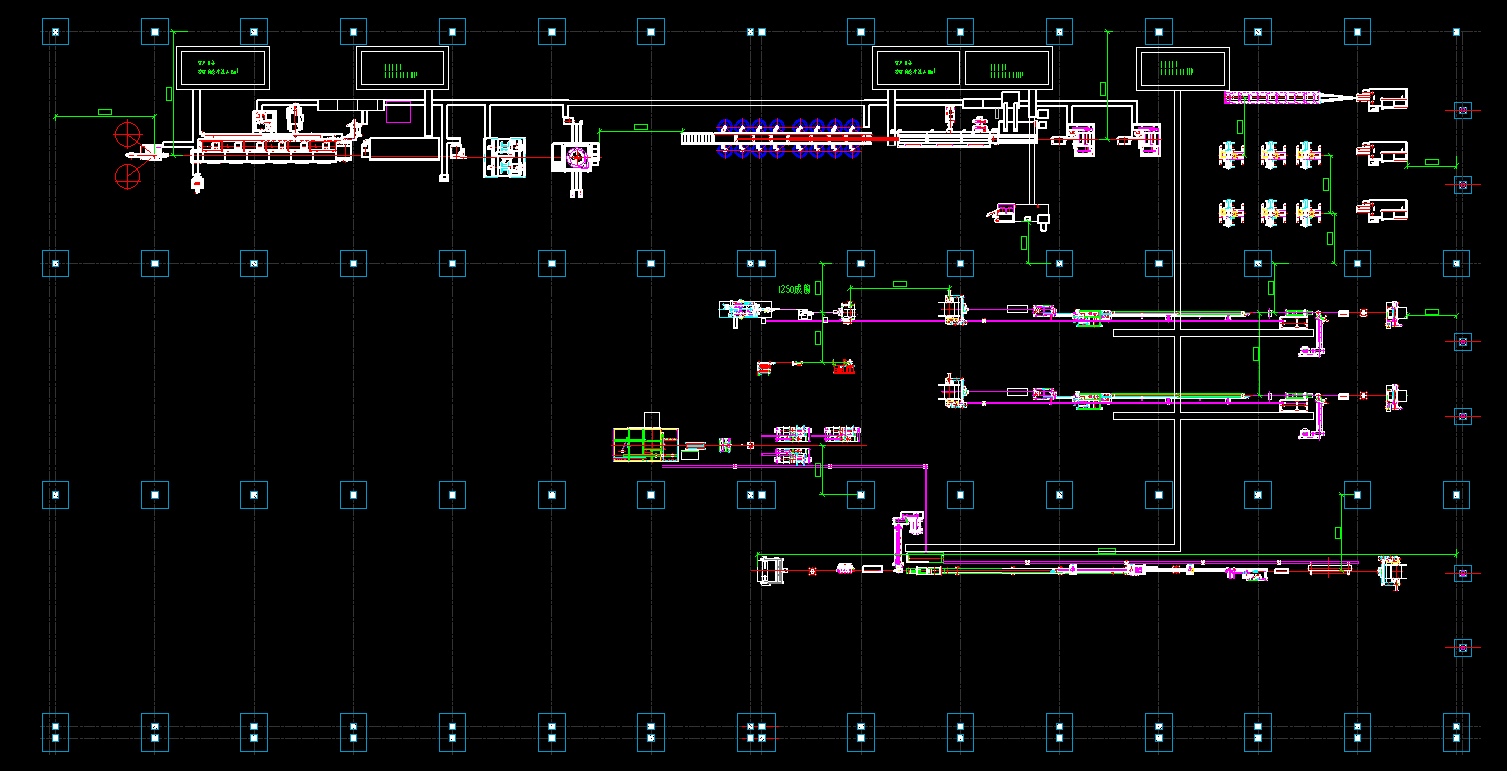

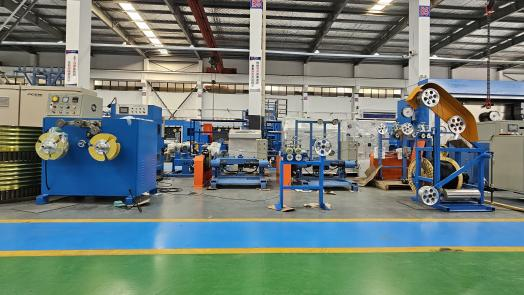

Rysunki planowania fabryki klienta

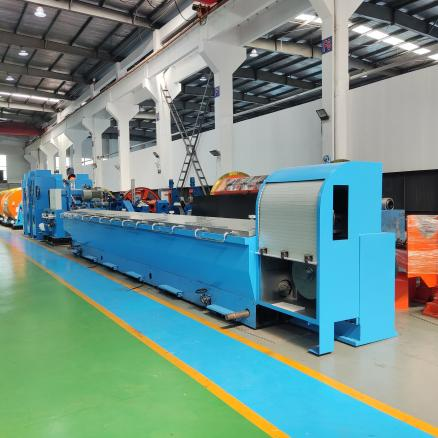

JCJX-LHD450/9
Maszyna do rozbijania prętów miedzianych LHT450 to urządzenie ciągnące, które ciągnie drut miedziany o średnicy od 8 mm do 1,2 mm–4,0 mm. Ma korpus przekładni z żeliwa, pracuje cicho i jest pokryty na powierzchni węglikiem wolframu.
Maksymalna średnica wlotu: Φ 8mm
Średnica wyjściowa: Φ 1,2 mm ~ Φ 4,0 mm, Φ 1,5 mm ~ Φ 4,0 mm, Φ 2,1 mm ~ Φ 4,0 mm.
| Typ maszyny | LHT450/13 | LHT450/11 | LHT450/9 |
| Maksymalna średnica wlotu (mm) | φ8 | φ8 | φ8 |
| Średnica wylotu (mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Maksymalna liczba matryc | 13 | 11 | 9 |
| Maks. prędkość linii (m/s) | 25 | 22 | 20 |
| Struktura ciała | Wyprasowany odlew |
| Typ transmisji | Za pomocą precyzyjnej przekładni szlifierskiej |
| Naprawiono prędkość kabestanu Dia. (mm) | Naprawiono prędkość kabestanu Dia. (mm) |
| Kabestan rysunkowy | φ450 |
| Moc silnika głównego (KW) | Pokryty wolframem |
| Silnik kabestanowy o stałej prędkości (KW) | 280 |
| Rodzaj smarowania | 75 |
| Rodzaj smarowania | Zanurzenie |
| Wyposażenie opcjonalne | 1. Urządzenie do ciągłego wyżarzania 450T 2. Podwójne grabienie 3. Zwijarka 4, odbiór WS-1000 |

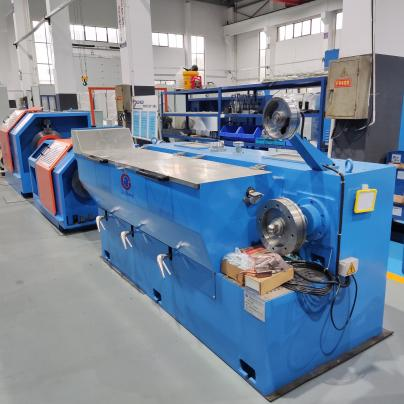

JCJX-17DHTB
Prędkość ciągnienia waha się pomiędzy maszynami do ciągnienia drutu o dużej i niskiej prędkości. Wyposażona jest w urządzenie do wyżarzania ciągłego, które umożliwia obróbkę cieplną drutu podczas procesu ciągnienia w trybie on-line, w celu usunięcia umocnienia przez zgniot i przywrócenia plastyczności metalu.
1. System automatycznej kontroli napięcia z podwójnym falownikiem.
2. Ujednolicić żeliwną ramę główną 250, precyzyjne maszyny, bez wstrząsów.
3. Kabestan pokryty odpornym na zużycie wolframem.
4. Nadaje się do wyżarzania ciągłego, maszyny odbierającej z wałem i bez oraz zwijarki.
| Typ maszyny | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Maks. Średnica wlotu (mm) | Φ3,5 |
| Średnica wylotu (mm) | Φ0,65-2,80 | Φ1,2-2,8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Maks. Umrzeć nr. | 13 | 9 | 17 | 17 |
| Maks. Prędkość linii (m/min) | 2000 | 1200 | 1800 | 1200 |
| Struktura ciała | prasowany odlew | | | |
| Współczynnik poślizgu maszyny | 20% | 18% | 20% | 18% |
| Typ transmisji | 280 | 300 | 250 | 260 |
| Stała średnica kabestanu prędkości. (mm) | Za pomocą precyzyjnej przekładni szlifierskiej | Łańcuchem |
| Moc silnika odbiorczego (KW) | 11(15) | 11 |
| Rodzaj smarowania | Pełne zanurzenie | Rodzaj sprayu |
| Rozmiar szpulki odbierającej (mm) | Φ500/Φ630 (otwór wynosi Φ127 mm) lub zmieniony według wymagań |
| Wyposażenie opcjonalne | 1. Urządzenie do ciągłego wyżarzania 2. Zwijarka |
| Urządzenie do ciągłego wyżarzania online |
| Wpisz | 350T | 250T/B | 250T/A |
| Struktura maszyny | Poziomy | Pionowe | Pionowe |
| Średnica koła do wyżarzania (mm) | Φ350 | Φ250 | Φ250 |
| Średnica drutu do wyżarzania (mm) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Typ zabezpieczenia przed wyżarzeniem | Para lub azot |
| Napięcie wyżarzania | 0-65 V (prąd stały) | 0-60 V (prąd stały) |
| Prąd wyżarzania | 0-2500A (DC) | 0-(2000A,1500A,1200A)(DC) |

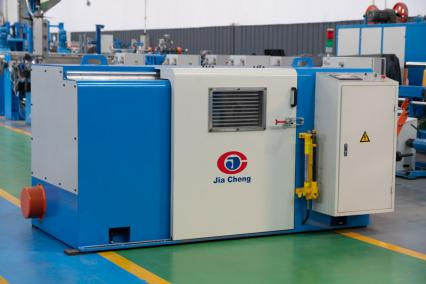

Automatyczna maszyna do podwójnego skręcania JCJX-650P
Przystosowana jest do skręcania drutu miedzianego gołego, drutu ocynowanego i drutu lakierowanego, które zawierają więcej niż 7 splotek. Hamulec magnetyczny, który hamuje automatycznie w przypadku zerwania drutu, wykorzystuje sprzęgło magnetyczne proszkowe. (wyjście sterujące PLC).
1. Przetwornik przyjmuje markę INOVANCE, Łożyska są markami importowanymi.
2. Silnik przyjmuje krajową markę pierwszej klasy
3. Włączanie i wyłączanie niskiego napięcia, hamowanie to marka najwyższej klasy w kraju i za granicą.
| Typ maszyny | JCJX-300P | JCJX-500P | JCJX-500PB |
| Użyj | Do wiązania 7 gołych drutów miedzianych, cynowanych, emaliowanych |
| Typ sterowania | PLC HMI Sterowanie falownikiem |
| Powierzchnia sekcji skręcania (mm2) | 0,035-0,45 | 0,05-2,50 | 0,05-4,00 |
| Średnica drutu miedzianego (mm) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Skok skręcania (mm) | 2.00-17.17 | 6.30-50.40 | 6,30-80,5 |
| Kierunek skręcania | S lub Z |
| Napięcie odbioru | Napięcie kontrolowane przez sprzęgło magnetyczne |
| Maksymalna prędkość wału głównego (r/min) | 3000 | 3000 | 2500 |
| Typ przejścia | Poprzeczność i odległość można regulować za pomocą łożyska poprzecznego |
| Smarowanie łożysk | Smarowniczka z olejem wysokotemperaturowym | Smarowanie cienkim olejem, chłodzenie obiegowe |
| Typ ładowania i rozładowywania szpulki | Typ hydrauliczny |
| Maks. Bobbin Dia. | Φ300 | Φ500 | Φ500 |
| Jednostka automatycznego zatrzymania | Automatyczne zatrzymanie po osiągnięciu ustawionej długości i uszkodzeniu drutu wewnątrz i na zewnątrz |
| Hamulec | Hamulec magnetyczny |
| Moc silnika (kw) | 4 | 5.5 | 5.5 |
| Wysokość środka wału głównego (mm) | 630 | 700 | 700 |

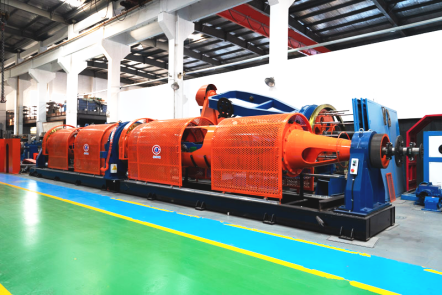

JCJX-500/1 6 Linka rurowa
Maszyna służy do produkcji skrętki miedzianej, skrętki aluminiowej ze stalowym rdzeniem i liny stalowej. Może być również używana do skrętki stalowej i drutu izolowanego.
Według różnych modeli można wybrać maksymalną średnicę zewnętrzną skrętu: 12 mm i 15 m. Według różnych modeli zakres skoku skrętu wynosi 20 ~ 181, 20 ~ 331, 36 ~ 274
1. Obsługuj wygodne sterowanie falownikiem PLC HMI.
2. Niski koszt i wysoka wydajność.
3. Wysoka prędkość, duża pojemność.
4. Ta maszyna służy do produkcji skrętki miedzianej, skrętki aluminiowej ze stalowym rdzeniem i liny stalowej. Może być również używana do skręcania drutu stalowego i drutu izolowanego.
| Typ maszyny | typ 400 | Typ 500 | typ 630 |
| Średnica pojedynczego drutu miedzianego | Ø1,0-2,5 mm | Ø 1,3-4,5 mm |
| Średnica pojedynczego drutu stalowego | Ø1,5-3,0 | Ø1,3-3,5 mm |
| Pojedyncza średnica drutu aluminiowego | Ø1,5-4,0 mm | Ø1,8-5mm |
| Maksymalna średnica linki | 12mm | 15mm |
| Zakres skoku | 20-181mm | 20-331 mm | 36-274 mm |
| Prędkość obrotu rury | 700 obr./min | Typ dużego łożyska 600 obr./min | Duży typ łożyska 500 obr./min |
| Koło podporowe 500r/min | Koło podporowe 350r/min |
| Koło trakcyjne śr | Ř800 400mm | Ø1250mm | Ø1250mm |
| Szpulka spłacająca wewnątrz Strandera | 400mm | 500 mm | 630 mm |
| Rozmiar szpulki odbiorczej | PN800-1250mm | PN800-1600mm | PN1200-2000mm |

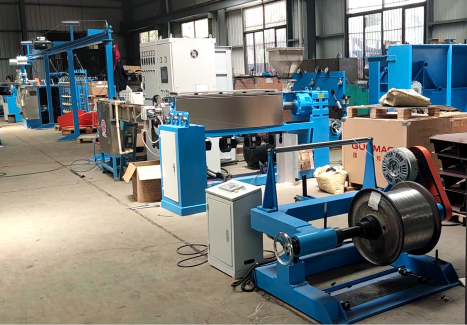

Wytłaczarka JCJX-70 35
Precyzyjna konstrukcja śruby, trwała, nie zawierająca śluzu, nie usuwająca chromu, szybko zmieniająca kolor, o dużej wydajności, wysokiej jakości, koncentryczność drutu przekracza 90%, z dużą precyzją ± 0,03. Ze sterowaniem PLC z ekranem dotykowym, łatwą obsługą, większą hommizacją.
1. Zastosowanie: służy do izolacji kabli z PVC, LDPE, NYLON, TPU.
2. Linia produkcyjna składa się z: wypłaty, maszyny głównej, szafki głównej, koryta stałego, trakcji, odbioru.
3. Części opcjonalne: gąsienica, maszyna iskrząca, miernik laserowy do sprawdzania średnicy, śruba LSZH, odbiór i spłata typu suwnicowego, odbiór i spłata typu końcowego.
| Wpisz | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Średnica śruby (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Śruba Stosunek L/D | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Wydajność wytłaczania (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Wydajność wytłaczania (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Wydajność wytłaczania (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Główna moc silnika | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Całkowita moc | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Gotowa średnica (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Rozmiar szpulki wypłaty (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Moc spłaty | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ jednostki odciągowej | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Gąsienica | Capastan Gąsienica |
| Moc jednostki odciągowej | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Długość akumulatora (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Rozmiar szpulki odbierającej (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Moc odbioru | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Prędkość linii (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Wymiar (m) (L*W*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Waga (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
Maszyna do zwijania JCJX-630/1250
Stosowany jest głównie do zwijania długich rolek przewodów lub kabli w kręgi w celu ułatwienia późniejszego pakowania, transportu i użytkowania.
Funkcja:
1. Automatyczne naprężenie może kontrolować jednostkę wypłaty, druty są ułożone idealnie na szpulce.;
2. Przyjmując zestaw automatycznej spłaty, przelew jest w porządku.
3. Ogólnie rzecz biorąc, wysoka wydajność pozwala wyprodukować 700 w ciągu 8 godzin, podnieść trzykrotnie.
| Modelka | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Odpowiedni zakres przewodów | 0,5-6mm2 | 10-70mm2 | 10-240mm2 |
| Napięcie przechodzące | Automatycznie |
| Główna prędkość silnika | 0-600 obr./min | 0-300 obr./min | 0-300 obr./min |
| Ładowanie typu szpulki | Typ dźwigniowy | Typ elektryczny | Typ elektryczny |
| Model śliniaczka z odpłatnością | Φ400-630 mm | Φ800-1250mm | Φ1000-1600 mm |
| Model dotykania | Średnica zewnętrzna ≤320 mm Średnica wewnętrzna 120mm Szerokość 30-100 mm | Średnica zewnętrzna ≤600 mm Średnica wewnętrzna 200300mm Szerokość60-150mm 150-200 mm | 50-250 |
| Moc | 2,2 kW | 3kw | 4kw |
| Struktura licznika | Wpisz of wheel pressure | Typ z podwójnym kołem z ciśnieniem powietrza | Podwójne koło wpisz pod ciśnieniem powietrza |
| Typ indukcyjny/ Dokładność pomiaru | Enkoder obrotowy/0,5% | Enkoder obrotowy/0,5% | Enkoder obrotowy/0,5% |
