W sumie istnieją cztery linie produkcyjne, a szczegóły są następujące:
1. Wytłaczarka do krzemu JCJX-65 Wytłaczanie drutu rdzeniowego
2. JCJX-1000 Pojedyncza skręcarka wspornikowa Skręcenie drutu rdzeniowego
3. Wytłaczarka JCJX-80 Wytłaczanie osłony
4. Maszyna do zwijania JCJX-1250 Zwijanie

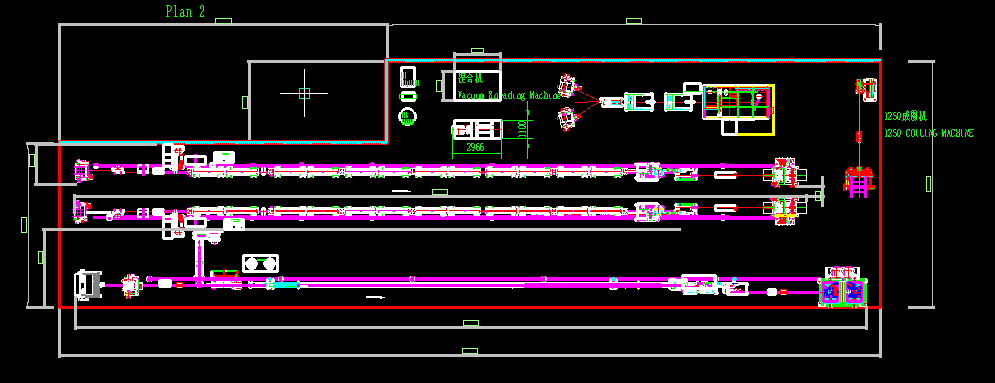

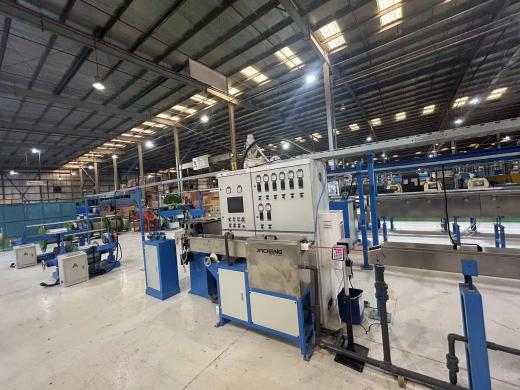

Rysunki planowania fabryki klienta
Jiangsu Jiacheng Technology Co., Ltd. angażuje się w rozwój branży sprzętu do produkcji kabli od chwili jej założenia w 1990 roku. Jesteśmy profesjonalną firmą produkującą różnego rodzaju urządzenia do produkcji drutu i kabli, takie jak maszyny do ciągnienia drutu, skręcarki, wytłaczarki, zwijarki i owijarki, skręcarki, maszyny do wyżarzania i cynowania oraz inne powiązane maszyny do produkcji drutu i kabli.

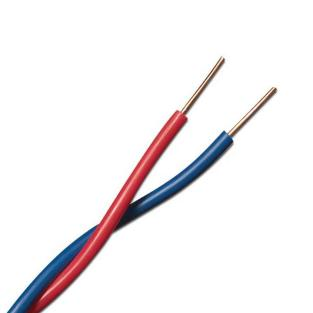

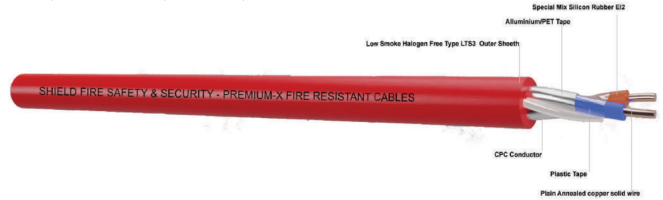

Niedawno nasza firma pomyślnie zawarła umowę o współpracy z klientem w Zjednoczonych Emiratach Arabskich i dostarczyła kompletny plan produkcji 2-żyłowej linii do produkcji kabli ognioodpornych o powierzchni 1,5-2,5 m2. Podczas procesu akceptacji klient wysoko ocenił wydajność mechaniczną naszej firmy, jakość i różnorodne usługi posprzedażne i nie może się doczekać dalszej współpracy z Jiacheng Technology w przyszłości.

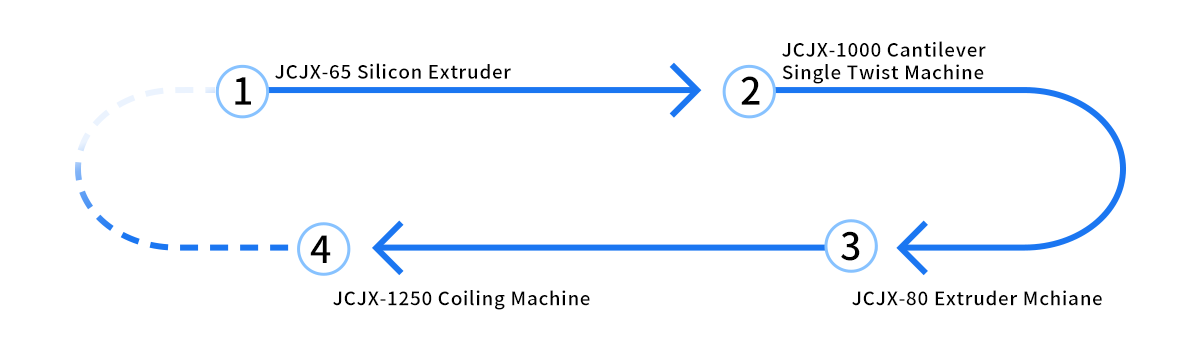

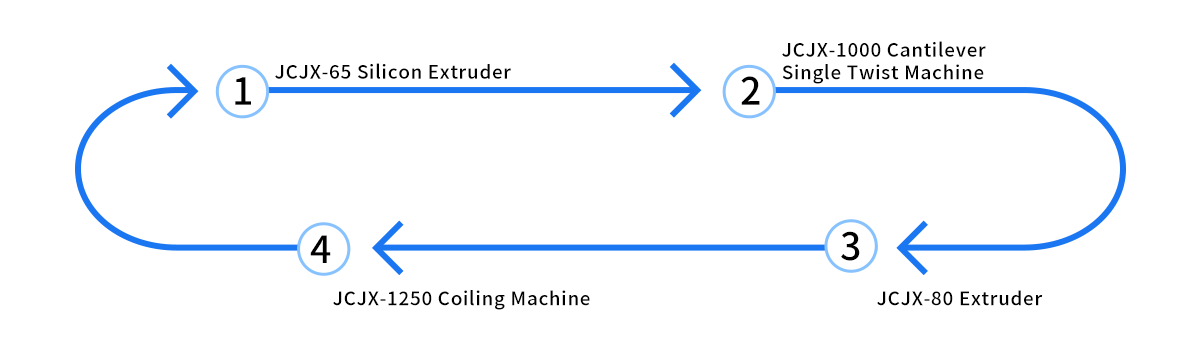

Proces linii produkcyjnej:
Cały plan planistyczny

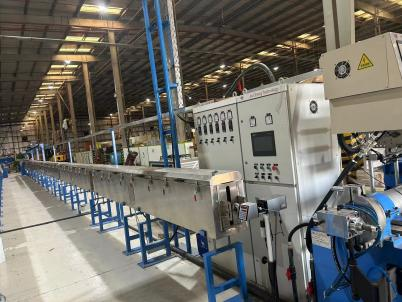

Wytłaczarka do krzemu JCJX-65
Zastosowanie do wszystkich rodzajów wysokotemperaturowych kabli z gumy silikonowej i osłon wysokotemperaturowych.
1. Sterowanie za pomocą ekranu dotykowego PLC, regulacja i monitorowanie parametrów całej linii produkcyjnej.
2. Guma silikonowa zastosowała śrubę i lufę, poprzeczkę i matryce, aby zapobiec wewnętrznej wulkanizacji.
3. Zastosowano gumę silikonową, unikając regulacji głowicy gwinciarskiej, automatycznego sterowania systemem chłodzenia wodą lub sterowania ręcznego.
4. Z precyzyjnym systemem sprzężenia zwrotnego w celu zapewnienia dokładnej średnicy drutu i zmniejszenia kosztów.
| Modelkakaka | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Główna moc maszyny (kw) | 11 | 22 | 37 | 45 |
| Wydajność wytłaczania (kg/h) | 30 | 80 | 135 | 260 |
| Średnica śruby (mm) | φ45 | Φ70 | φ90 | φ120 |
| Śruba stosunek L/D | 12:1 | 14:1 | 14:1 | 14:1 |
| Rozmiar szpulki wypłaty (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Rozmiary przewodów (mm) | φ0,2-3,0 | Φ1,5-6,0 | φ2,1-10 | φ5,0-15 |
| Gotowe rozmiary kabli (mm) | φ0,8-5,0 | Φ1,8-8,0 | φ3,0-12 | φ8,0-20 |
| Długość zbiornika wulkanizacyjnego (m) | 12 | 16 | 24 | 24 |
| Moc grzewcza | Sekcja 36kw | Sekcja 48kw | Sekcja 72kw | Sekcja 84kw |
| Silnik trakcyjny (kw) | 2.2 | 4 | 7.5 | 11 |
| Prędkość produkcji (m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| Rozmiary szpulki odbiorczej (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |

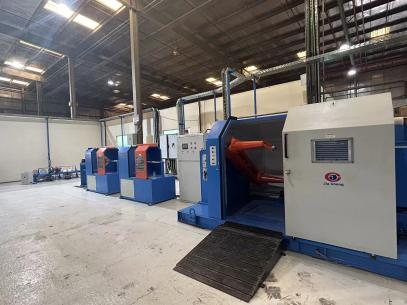

JCJX-1000 Pojedyncza skręcarka wspornikowa
Służy do wszelkiego rodzaju kabli i owijania, a także do wszelkiego rodzaju miękkich przewodów i kabli komputerowych, kabli sterujących kablami gumowymi, takich jak KVVRP, KVVR, RVV, KVV.
1) Większa stabilność, wysoka wydajność produkcji, niski poziom hałasu i łatwość obsługi.
2) Może skręcić zarówno kabel, jak i drut miedziany.
3) Jednoczesne skręcanie i owijanie.
| Modelkakaka | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Średnica szpulki wypłaty (mm) | Φ400-Φ500-Φ630 |
| Średnica szpulki odbierającej (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Odpowiednia średnica drutu (mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Moc silnika głównego (kw) | 11 | 15 | 15 | 20 |
| Maks. średnica rozłożenia (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Skok skręcania (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Liczba obrotów (r/min) | 1000 | 800 | 600 | 550 |
| Napięcie odbioru | Napięcie pneumatyczne |
| Styl przechodni | Bezstopniowa regulacja w zależności od prędkości obrotowej szpulki i ruchu posuwisto-zwrotnego |
| Odległość przejazdu (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Kierunek skręcania | Swobodne oznaczenie kierunku S lub Z |
| Rodzaj opakowania | Owijanie drutem środkowym lub owijanie boczne |
Wytłaczarka JCJX-80
Służy do izolacji przewodów i kabli za pomocą PVC, LDPE, NYLON, TPU. Może to być również sprzęt z potrójną głowicą współwytłaczającą i podwójną warstwą.
1. Linia produkcyjna składa się z: wypłaty, maszyny głównej, szafki głównej, koryta stałego, koryta ruchomego, akumulatora, trakcji, odbioru, testera iskier.
2. Części opcjonalne: aktywna nagrzewnica, podgrzewacz wstępny, maszyna proszkowa, miernik laserowy do sprawdzania średnicy, śruba LSZH, maszyna do nawijania pojedynczej i podwójnej szpulki, zwijarka i owijarka.
3. Cecha: precyzyjna konstrukcja śruby, trwała, nie zawierająca śluzu, nie usuwająca chromu, szybko zmieniająca kolor, o dużej wydajności, wysokiej jakości, koncentryczność drutu przekracza 90%, z dużą precyzją ± 0,03. Dzięki sterowaniu PLC za pomocą ekranu dotykowego, łatwa obsługa, większa hommizacja.
| Wpisz | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Średnica śruby (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Śruba Stosunek L/D | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Wydajność wytłaczania (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Wydajność wytłaczania (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Wydajność wytłaczania (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Główna moc silnika | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Całkowita moc | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Gotowa średnica (mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Rozmiar szpulki wypłaty (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Moc spłaty | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Typ jednostki odciągowej | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Gąsienica | Capastan Gąsienica |
| Moc jednostki odciągowej | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Długość akumulatora (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Rozmiar szpulki odbierającej (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Moc odbioru | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Prędkość linii (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Wymiar (m) (L*W*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Waga (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

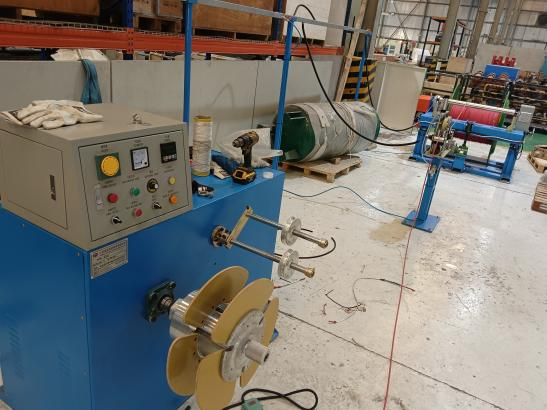

Maszyna do zwijania JCJX-1250
Stosowany jest głównie do zwijania długich rolek przewodów lub kabli w kręgi w celu ułatwienia późniejszego pakowania, transportu i użytkowania.
Funkcja:
1. Automatyczne naprężenie może kontrolować jednostkę wypłaty, druty są ułożone idealnie na szpulce.;
2. Przyjmując zestaw automatycznej spłaty, przelew jest w porządku.
3. Ogólnie rzecz biorąc, wysoka wydajność wytwarza 700 w ciągu 8 godzin, podnieś trzykrotnie.
| Modelkakaka | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Odpowiedni zakres przewodów | 0,5-6mm2 | 10-70mm2 | 10-240mm2 |
| Napięcie przechodzące | Automatycznie |
| Główna prędkość silnika | 0-600 obr./min | 0-300 obr./min | 0-300 obr./min |
| Ładowanie typu szpulki | Typ dźwigniowy | Typ elektryczny | Typ elektryczny |
| Model śliniaczka z odpłatnością | Φ400-630 mm | Φ800-1250mm | Φ1000-1600 mm |
| Model dotykania | Średnica zewnętrzna ≤320 mm Średnica wewnętrzna 120mm Szerokość 30-100 mm | Średnica zewnętrzna ≤600 mm Średnica wewnętrzna 200300mm Szerokość60-150mm 150-200 mm | 50-250 |
| Moc | 2,2 kW | 3kw | 4kw |
| Struktura licznika | Wpisz of wheel pressure | Typ z podwójnym kołem z ciśnieniem powietrza | Podwójne koło wpisz pod ciśnieniem powietrza |
| Typ indukcyjny/ Dokładność pomiaru | Enkoder obrotowy/0,5% | Enkoder obrotowy/0,5% | Enkoder obrotowy/0,5% |
